1 装置简介

二次交流配电电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》等有关规定设计制造的产品。它为现场二次设备的工作提供了可靠、稳定、方便的交流电源，为满足现场二次设备的工作电源的要求，保障人身、设备安全提供了可靠保证。

1.1  用途

本设备适用于发电厂、变电站及大中型工业企业，可作为通用的二次设备用交流配电电源屏。

1.2  特点

1.2.1采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。

1.2.2 交流电源的控制均采用高分断小型断路器，它具有动作迅速,灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

1.2.4 馈线路数多。

1.2.5 具有短路,过负荷跳闸报警指示功能.

2 产品结构

2.1屏体结构，表面涂覆，电气间隙与爬电距离，防静电措施，电气性能、导线敷设、温升、耐热、机械性能等要求，均符合DL/T720-2000相应条款要求。屏内安装截面为100平方毫米的专用接地铜排。

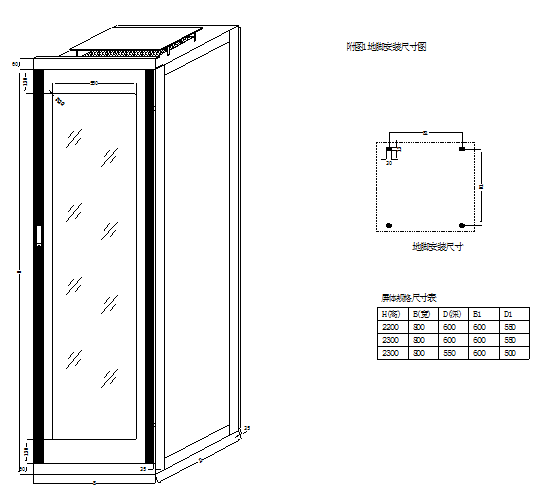

2.2 采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。

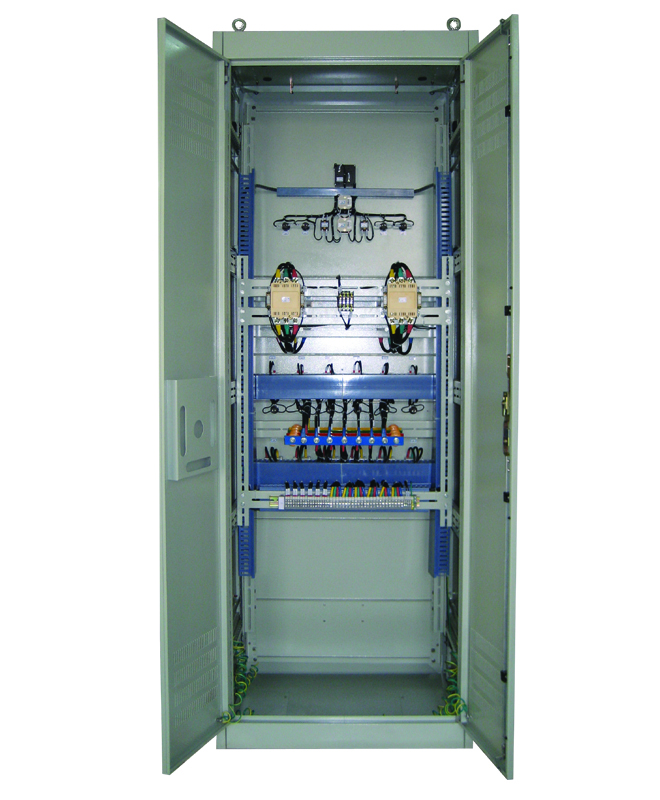

2.3内部主要部件：自动空气开关、漏电保护开关、电压表，接触器，指示灯等元件。

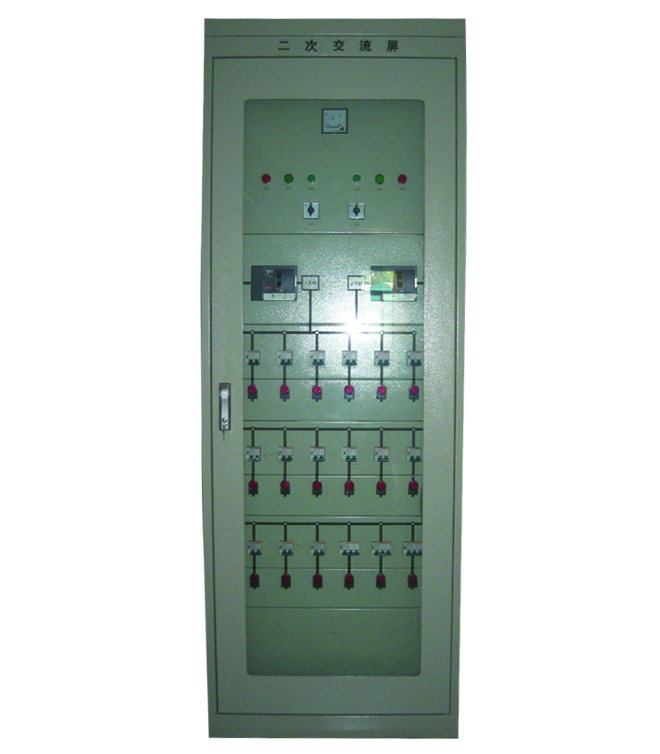

2.4  屏面绘有模拟电路，使操作人员容易识别，避免发生误操作；

2.5  仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过屏后端子排连接。

3 设备电气性能

3.1  绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。

3.2  介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。

3.3  冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检验。

3.4  交流回路使用梅兰日兰C65N系列小型自动开关，机械寿命通断大于2万次，瞬时分断电流可达（4～7）Ie。

4 使用条件

4.1  户内使用，室内通风良好。

4.2  海拔高度不超过2000米。

4.3  周围空气温度：-10℃～+55℃。

4.4  相对湿度:5%～95%(装置内部既无凝露，也不应结冰)。

4.5  使用地点不出现超过IEC60255-21-1规定的严酷等级为1级的振动。

4.6  安装倾斜度与铅垂线相差不大于5。。

4.7  使用地点应具有防护雨、雪、风、沙的设施。使用场所的接地电阻应符合GB/T 2887-2000中4.4的规定和电力系统对变电所防雷接地的相关要求。

5 工作原理

5.1 电气原理图（见附图3）

5.2 电路介绍

5.2.1 电源输入采用三相四线220V/380V双路交流电源供电，两路电源自动互投。

5.2.2  接触器至母排处及馈线输出处设高分断断路器，可方便各回路断电检修。

5.2.3  电压表直接监视三相输出电压，反映供电电源状况。 平面模拟图如附图4和端子排图如附图5所示。

5.2.4 各馈出开关均带一组脱扣报警接点,可实现报警功能.

6 主要技术指标

6.1交流部分

6.1.1 额定输入电压：三相四线220Ｖ/380V，频率50Hz。；

6.1.2  额定输出电压：220V/380V，三相四线，共六路输出；

220V，     单相交流,  共六路输出。

7  安装使用

7.1 屏体固定，接地端钮与地网可靠连接，再将三相交流电源引入屏后的端子排A1、B1、C1、N1或A2、B2、C2、N2，端子排图见附图5所示。

7.2  按照屏面模拟图（见附图4），检查所有控制开关使其处于断开位置.检查所有接线无松动,脱落。

7.3  合上交流电源输入开关1QF，此时电源指示灯1HD发光，1ZJ吸合；将1SA把手搬到左侧（或将1SA把手搬到右侧，按1SB按钮），1KM吸合，1LD发光，1ZJ、1KM常闭接点打开，断开2KM合闸线圈电源，1KM运行，1号电源供电；合上交流电源输入开关2QF，此时电源指示灯2HD发光,将2SA把手搬到左侧（或21SA把手搬到右侧，按2SB按钮），当1号电源失电，1ZJ失电，1KM失电跳闸，2KM吸合，2LD发光，2号电源运行；1KM和2KM具有电气互锁关系，1QF、2QF同时合上,只能有一只接触器吸合，不能同时吸合，保证一路电源供电。1SA、2SA把手在左侧为自动位，右侧为手动位，中间位置是断开位。在中间位置时，1KM、2KM均不能吸合，电源不能供电。

7.4  通过转动转换开关不同档位,可分别查看ABC三相线电压。

7.5  任何一路负荷因过载,短路,接地等引起的断路器脱扣均能通过报警指示灯指示.

8  订货须知

8.1  屏体结构为PK-10标准设计，两侧另加封板，请订货时参照附图2标明屏体尺寸。

8.2 本公司可根据用户要求设计不同结构形式的二次设备交流配电电源屏,用户在订货时应说明具体要求（或提供图纸）。

8.3  本公司可代用户设计不同性能的电源屏（或按用户提供图纸订制）。

8.4  订货时应注明屏体尺寸、颜色，订货数量等。

8.5  说明书中配置如有更改恕不另行通知，以随货图纸、资料为准。

8.6  二次设备交流配电电源设备的质保期为自投运日起一年，一年内出现质量问题由制造厂无偿提供元器件，用户自行更换。

8.7  此设备为免调试维护产品。在运行一年后，在设备出现故障需要厂家维护维修时，厂家收取服务成本费用。如无特殊原因，96小时内抵达设备现场。

9  附图

附图1 2屏体图.dwg
