1 总体概述

保障电力生产安全是电力企业最重要的工作内容，该项工作由专门的电力安全监察部门负责。电力安全监察管理的一项重要职责就是通过加强对电力安全工器具的管理，保证工器具设备的安全、库存管理、使用情况监督，特别是与“两票”(即工作票、操作票)的配合使用，从而规范化电力生产安全措施，提高电力生产安全保障，并为此建立相应的安全防范和预防措施。

目前，电力安全监察管理主要以人工管理为主，辅以初步的计算机信息管理，主要包括“两票”、“两措”等内容，而缺乏对安全工器具的实时监测，及与“两票”配套的监控管理手段，因而不能及时发现电力生产中的安全隐患，以人工监督及事后总结为基本手段的电力安全监察管理已不能满足现代化企业中电力安全监察管理中以预防及实时监控为主的要求。

本系统应用最前沿的科技，RFID射频识别技术结合温湿度智能控制，实现了库房智能化管理。系统能实现无人化工具室管理，支持自动识别工器具及人员出入，系统自动记录工器具领用责任人RFID信息，开机启动时可实时显示库内工器具领用情况及相关责任人信息，并可对试验日期到期的工器具的责任人进行到期试验提醒。

为此，以安全监察部为中心，在全局建立覆盖分部、供电所、变电站，直到使用人员的网络化工器具监测管理系统，必将从数字化、电子化、网络化方面提高电力企业的安全监察管理水平。

2 系统架构

系统主要包括硬件部分和应用软件两部分。

3 系统硬件部分

安全工器具监测管理系统硬件部分包括以下部分组成：

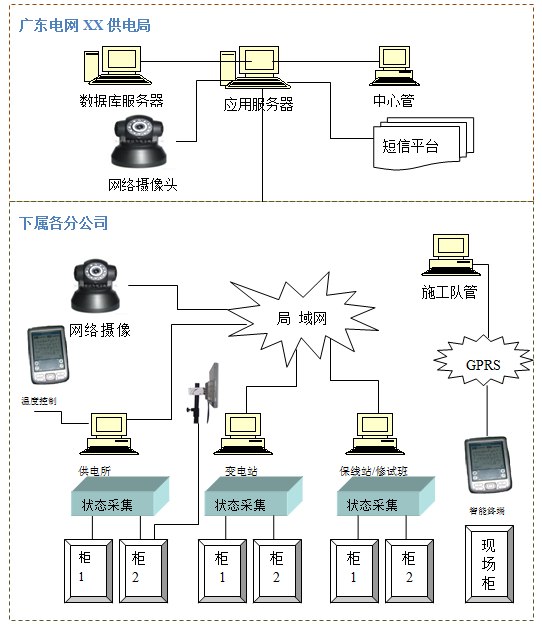

3.1 系统硬件结构示意图

3.1.1 系统硬件组成

数据库服务器  应用服务器  中心管理站  状态采集器  RFID射频识别  状态检测传感器

标签打印机  手持PDA智能终端  标签纸  门禁控制器  工器具柜门禁锁  门禁读卡器:

门禁RFID卡  工业级短信模块  加热机  温湿度传感器  除湿机  摄像头

3.1.2 工器具监控方式

供电公司安全工器具的划分方式有多种，如：按工器具类型、物理位置、状态等方式。为了更好地结合用户的实际工作需要，更进一步的阐述我们的技术方案，下面我们以工器具存放的物理位置将工器具区分开来，对存放在不同位置的工器具采用不同的监控方法，以便更清晰、更合理地监控工器具设备。按存放位置划分，工器具主要分为：存放在工器具柜内的工器具（简称柜内工器具），存放在器具架上、含视频监控、人员出入情况、室内环境检测的（简称室内工器具），施工队使用或者待用的工器具（简称柜外工器具）。

柜内工器具的监控方式：

1、 对安全生产影响较大的工器具：

对这种工器具我们采用实时监控的方式，在接下来的介绍中我们会详细地介绍这种方式。

2、 对安全生产影响较小的器具：

这类工器具对安全生产的影响比较小，为了节约成本，我们采用在工器具上贴条形码(条形码为工器具唯一资产编号)，通过手持智能终端采集数据的方式，同下面我们要介绍的柜外工器具的监控一致。详情请见柜外工器具监控介绍。

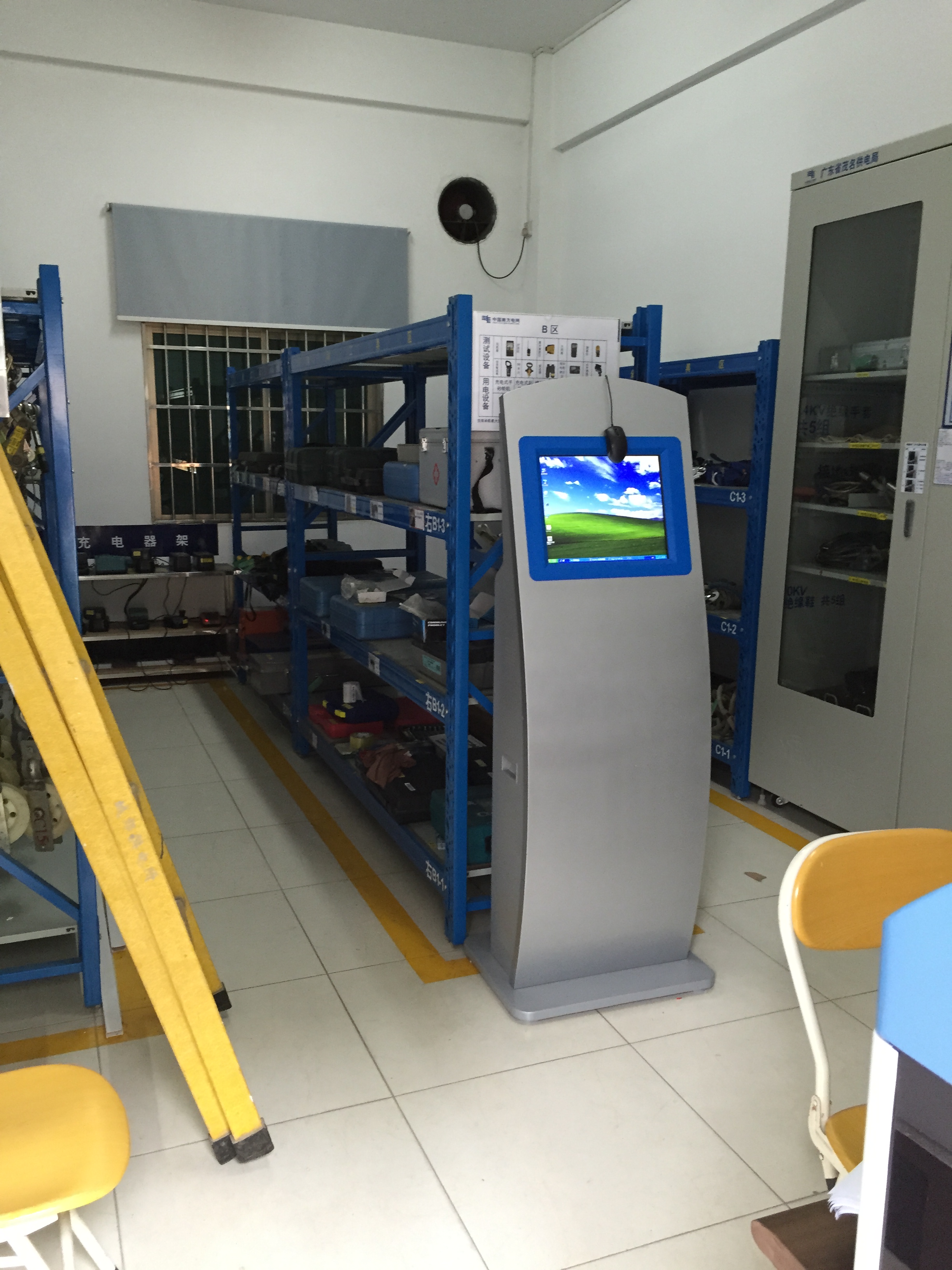

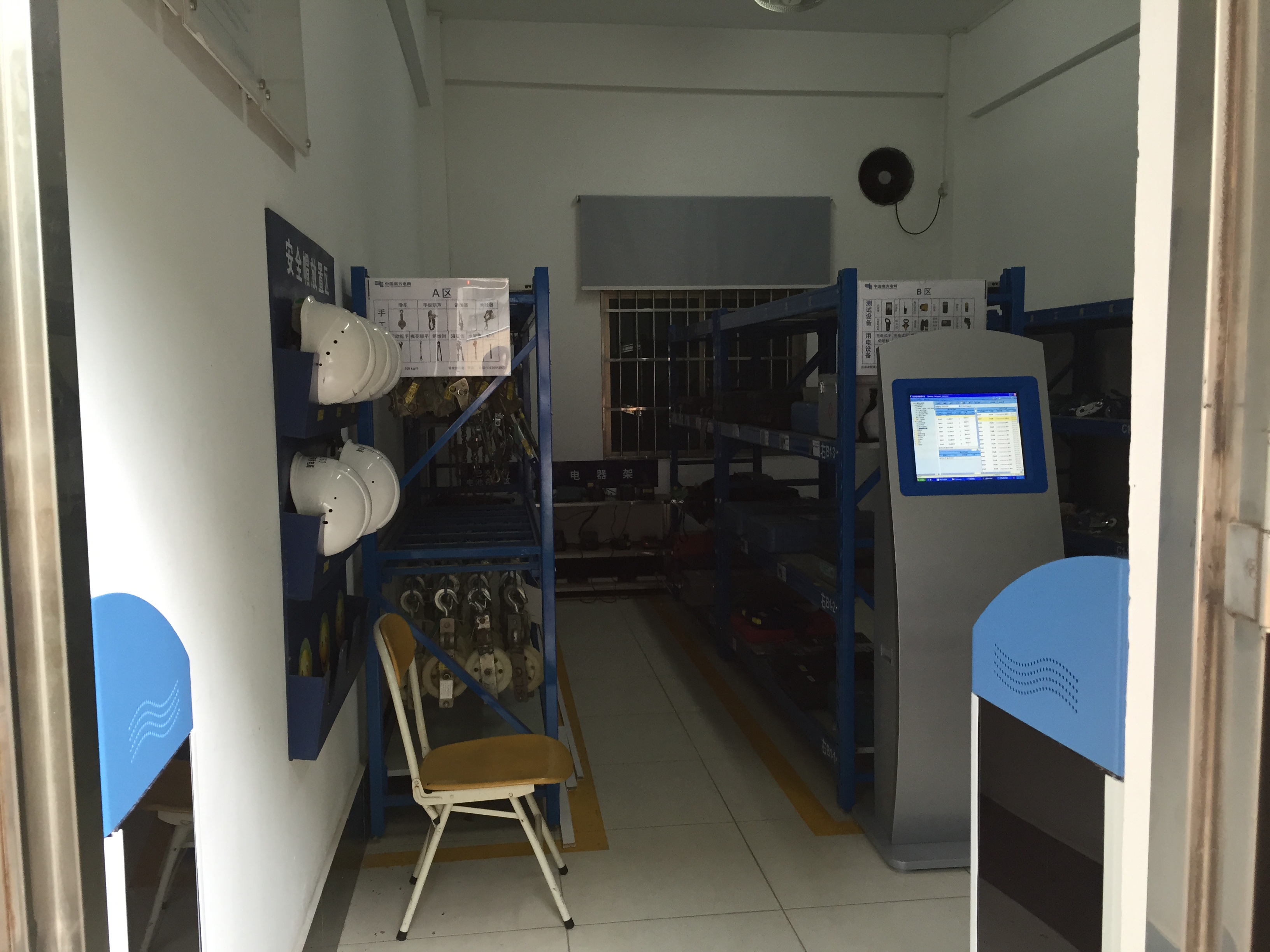

库房内工器具的监控方式：

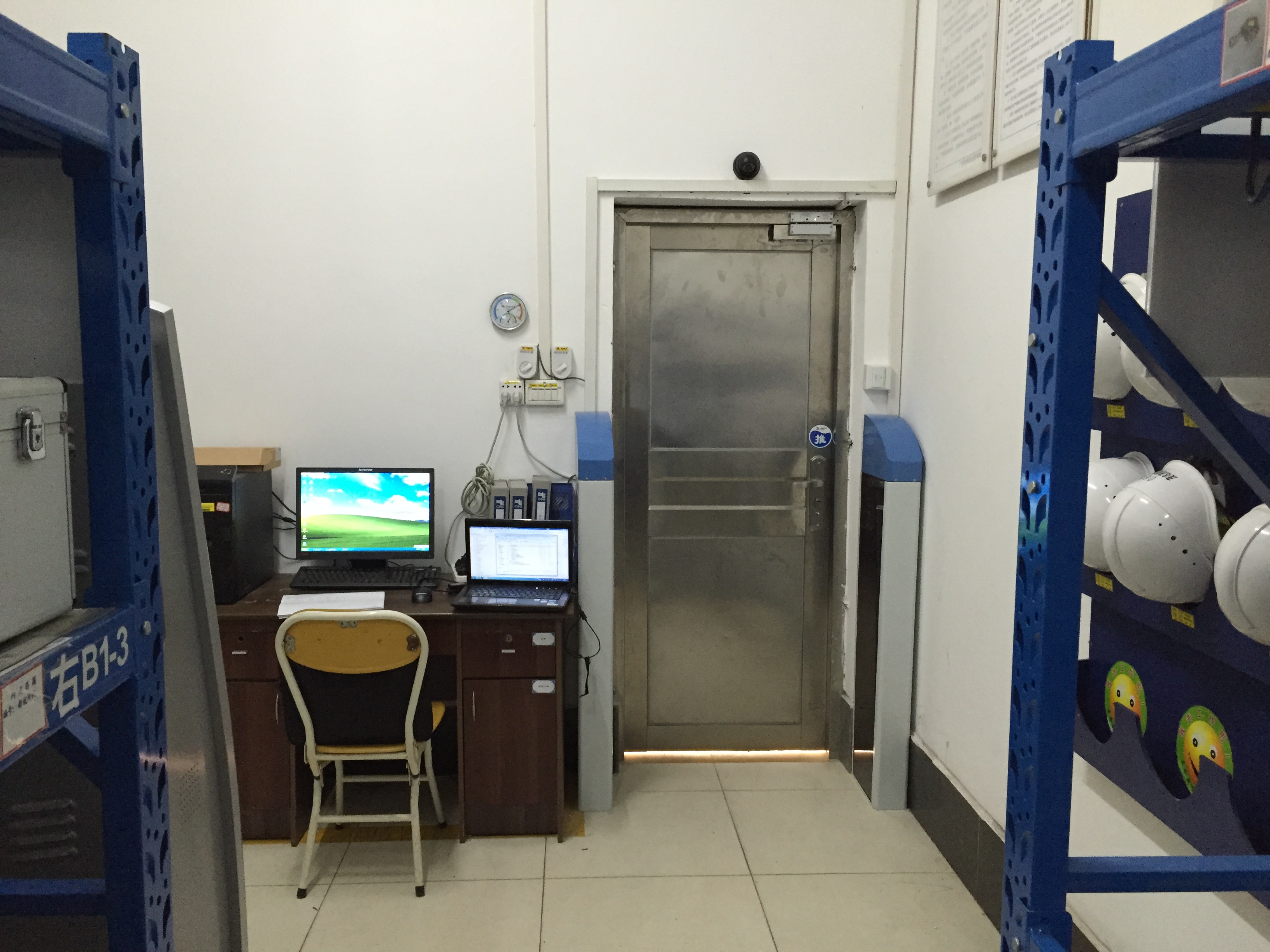

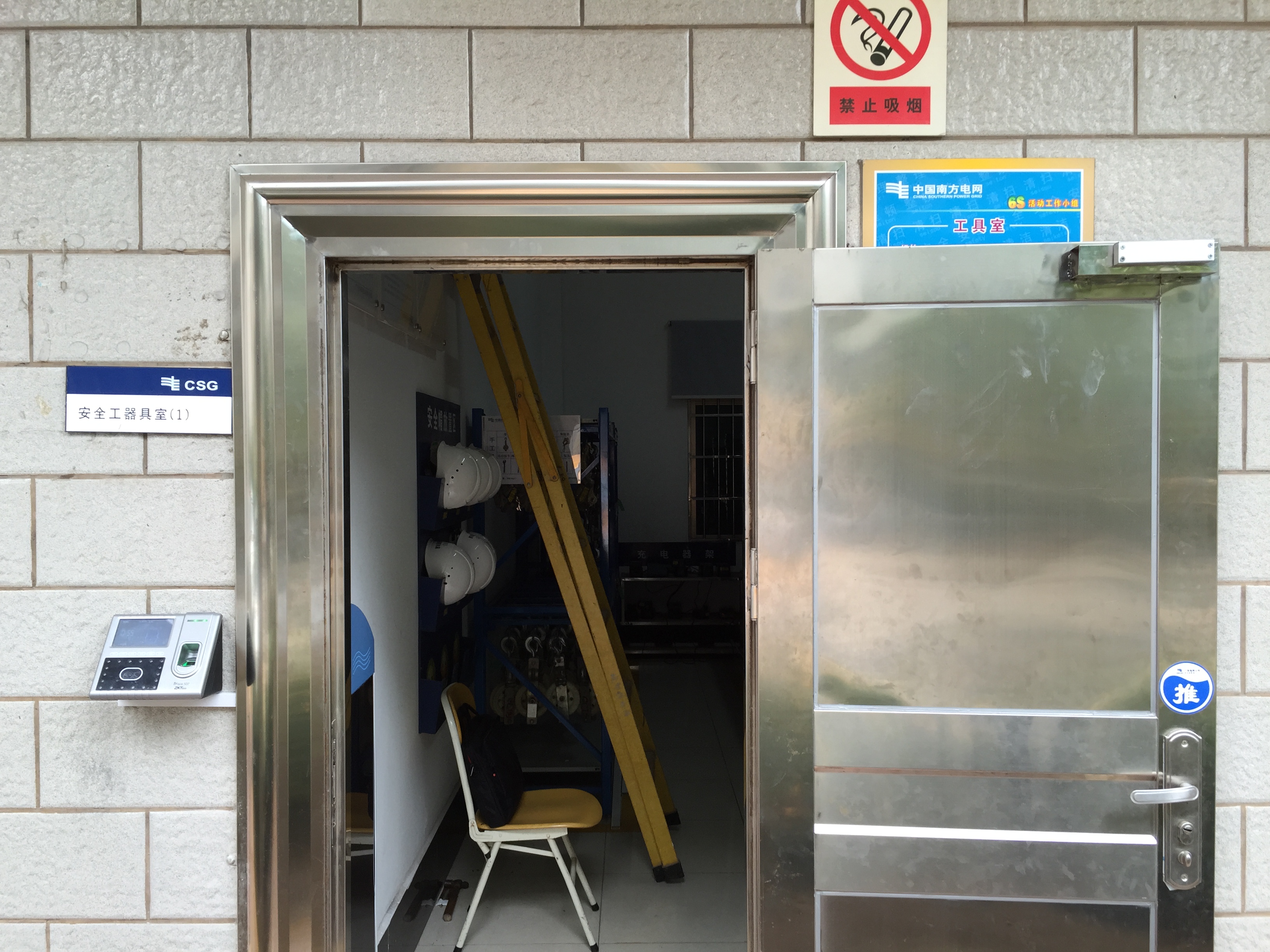

通过摄像头、门禁系统相结合的方式记录所有人员的进出情况，以及器具出入库情况。存放在 安全工器具架上的，器具可以通过RFID标签的形式，来监控。

室内环境,通过智能环境识别温度、湿度等，可以自由设定固定值，也可以手工控制。以设置成固定值为例，当室内环境达超过固定值范围，系统将会根据情况自动启动除湿、加热等设备。保证库房在允许的环境下工作。

柜外工器具的监控方式：

现场作业的监控方式除了在线的GRPS监控，还支持离线的方式，手持智能终端利用在线时下载的最新工器具库为标准进行检测。

操作流程如下：

1、使用条形码打印机打印条形码，每个条形码都有唯一编号，确保工器具在系统中的唯一性；

2、施工队领用工器具前，条形码已贴好在工器具上面；

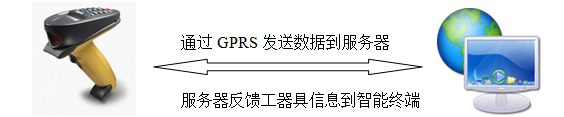

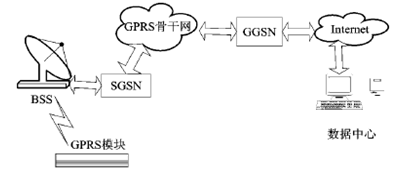

3、检查人员利用手持智能终端扫描条形码上面的信息，通过GPRS将读取到的信息上传到数据库。GPRS是：“General Packet Radio Service”（译作“通用分组无线服务”）的简称，它是利用“包交换”的概念发展起来的一套无线传输方式。所谓“包交换”就是将数据封装成许多独立的封包，再将这些封包一一传送出去，形式上有点类似邮局中的寄包裹。见下图：

4、数据库反馈工器具所需的信息到手持智能终端，从而实现对工器具的监控管理，例如：回传工器具信息为不合格时，检查人员将及时处理，确保对安全工器具的监控管理，保证电力施工安全。

5、手持PDA终端在现场进行监测作业时，通过GPRS对工器具标签进行扫描，获取当前使用的工作票信息及使用的工器具编号，安全监察人员可以与实际的工作票进行对比，判断现场作业的工器具是否为当前合法的工作票，对工器具的使用提供更深入的监测。

3.2 系统应用软件

3.2.1 应用软件系统结构

安全工器具监测管理系统是构建在供电企业内部局域网之上，整个系统以J2EE架构为基础，采用B/A/S三层结构模式，应用了AJAX等新技术。弥补了B/A/S模式的不足，平衡了应用服务器及客户端的负载，极大地改善了前后端信息交互操作及多类别业务数据应用的用户体验。

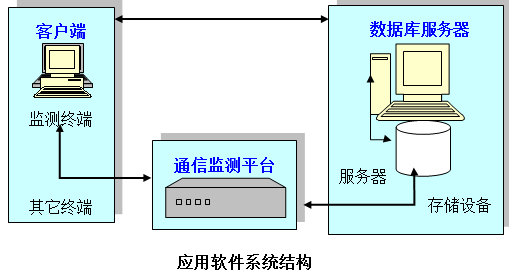

整个系统由安全工器具监测管理系统客户端、通信监测平台、数据库服务器三个部分组成。软件体系结构如下图所示：

客户端是客户对整个工器具进行监测管理，档案查询、业务处理、统计分析、系统管理等功能。

通信监测平台包含通信模块、短信模块。通信模块负责收发和数据保存工作，智能终端收集到的信息发送到数据库，数据库反馈相应的数据给智能终端。

数据库服务器包括基础信息数据库和图形数据文件等。

3.2.2 应用软件权限结构

公司根据多年信息系统开发经验及电力行业软件的开发经验，设计开发了一套科学、可控、严谨的权限管理结构。该结构能解决绝大部分信息系统的权限问题。

系统权限结构是作为平台功能来提供的，系统提供通用的权限管理机制，与任何业务无关。系统权限管理功能控制层次分为三个层次：

功能菜单权限层

系统操作人员通过统一的应用程序如果，通过操作员身份认证，系统根据操作员被授予的功能菜单操作显现显示系统主界面。只有操作人员有权使用的功能菜单才在系统主界面显示。未被授权的功能对于操作人员来说是透明的。

功能组件层

对于被授予操作人员使用的功能，系统提供进一步授权：授予操作人员页面上某些按钮和组件的访问权限，未被授权的按钮对操作人员来说是透明的。

数据域控制层

对操作人员能够打开的功能页面，我们对操作人员能访问的数据域进行权限控制，只有被授权的数据域，操作员才能修改，未被授权的数据域，操作人员只能看不能改。

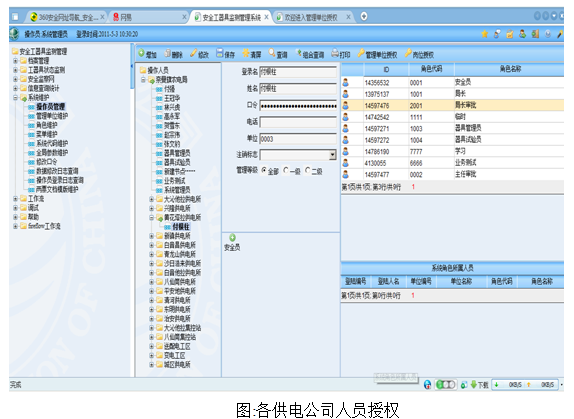

系统数据区的权限管理

系统数据区的权限管理是指操作人员只能操作自己管辖区域的数据，其他区域的数据对操作人员来说是透明的。

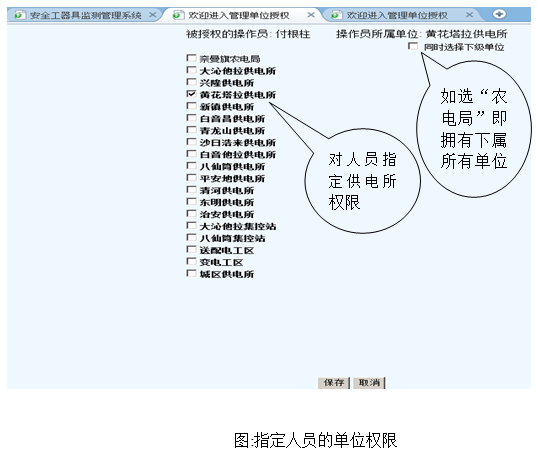

系统通过管理单位授权的方式来达到数据区权限管理的目的，操作人员登录时，根据他的身份取出他能处理的管理单位的列表，凡是有管理区域条件的功能，都提供操作人员在自身权限范围的管理单位选择，让他不可能操作超出其权限范围的数据。

例如：分公司的相关人员只能查看分公司的信息，而总公司则可以查看各分公司的相关信息。

3.2.3 应用软件功能结构

系统应用软件部分采用我公司长期从事电力信息化应用集成开发所积累的DFC体系结构，以平台化思想进行软件设计，建成以下应用软件平台：

1、 功能集成平台

2、 业务流程平台

3、 数据字典平台

4、 信息查询平台

5、 统计分析平台

6、 系统管理平台

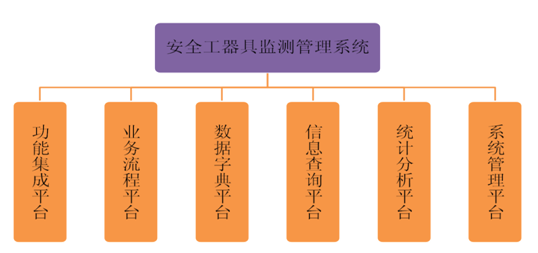

系统功能结构图
